多功能视力保护语音报警器的设计

多功能视力保护语音报警器的设计(论文12500字)
摘要：本设计以89c52型单片机为核心控制设计了一款多功能视力保护语音报警器。软件上以c语言编程为主，硬件上实现超声波测距电路、光线强度测量电路、定时报警电路与语音报警提示电路。用89c52单片机对电路进行控制，用超声波传感器进行测距，光敏电阻进行测光，单片机定时功能进行定时，并通过WTD588D语音芯片进行报警提示，从而实现了对距离，光线强度和学习时间的语音报警提示功能，保护人们视力。
关键词： 单片机；超声波；视力保护；语音

Multifunction vision protection voice alarm
Abstract:This design with 89C52 MCU as the core control design a multifunction vision protection voice alarm. Its Software uses C language programming and hardware implements the ultrasonic ranging circuit, light intensity measurement circuit, timing alarm circuit and voice alarm circuit. The circuit is controlled via the 89C52 single chip machine , using ultrasonic sensor for ranging and photoresistance for metering light, the time function of SCM for timing, and through WTD588D voice chip alarm to realize the distance, the light intensity and the learning time of voice alarm prompt function so as to protect the eyesight of people.
Key words:MCU; ultrasonic; vision protection；voice


目 录
1  绪论    1
1.1  课题背景    1
1.2  视力保护器的现状    1
1.3  设计要求    2

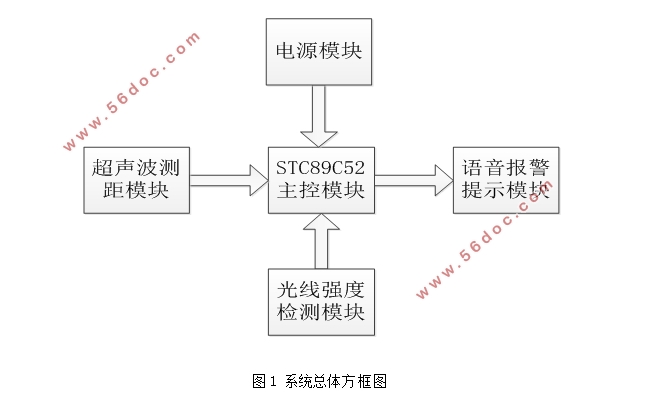

2  总体方案设计    3
2.1  硬件设计    4
2.1.1  电源稳压电路设计    4
2.1.2  主控制模块    4
2.1.3  光照强度检测模块    4
2.1.4  报警提示模块    5
2.1.5  坐姿检测模块    5
2.1.6  显示模块    6
2.2  最终方案    6
3  硬件实现及单元电路设计    6
3.1  主控制模块    6
    3.3.1 89c52单片机简介    7
3.2  电源电路设计    8
    3.3  语音报警电路........................9
        3.3.1  WT588D芯片功能介绍.............9
3.4  按键电路....................................10
3.5  光照强度检测电路    10
3.6  显示模块    11
3.7  超声波坐姿测距模块    11
3.7.1  超声波的基本特性    12
3.7.2  超声波的电器特性    14
3.7.3  超声波的工作原理    15
    3.8 定时报警电路...................16
4  系统软件设计方案    17
4.1  软件设计流程图    17
4.2  系统主程序流程图    18
4.3  各子程序流程图    19
5  系统的安装与调试    22
5.1  安装步骤    22
5.2  电路的调试    22
5.3  测试和结果分析    22
6  结论    24
参考文献    25
致谢    26
附录    27
