强脉冲电流检测系统的设计

来源:56doc.com  资料编号:5D26779 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D26779
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

强脉冲电流检测系统的设计(论文10700字)
摘要:脉冲测量技术是一门热门技术,应用前景相当广泛。罗氏线圈是其中一种常用的传感器。罗氏线圈检测系统包括强脉冲源发生器、Rogowski线圈、积分电路、示波器组成。Rogowski线圈和积分电路的设计好坏对最后的测量结果有较大影响,本文主要对线圈结构、横截面直径、线圈的匝数等进行仿真和比较。设计积分处理电路,用来扩大系统的频带宽度,降低失真率。对系统误差进行了简单分析,提出了改进方法,经由实验结果表明,该设计基本达到测量要求。
关键词: Rogowski线圈;脉冲电流;线圈参数;积分电路

Design Of Intense Pulsed Current Detection System
Abstract:Pulse measurement technology is a hot technology, fairly broad application prospects. Rogowski coil is one of the commonly used sensors. Rogowski coil detection system comprises a source of intense pulse generator, Rogowski coil, integrating circuit composed of the oscilloscope. The quality of the design and integration circuit Rogowski coil have a greater impact on the final result of the measurement, this paper, the coil structure, cross-sectional diameter, number of turns, etc. simulated and compared. Integrating processing circuit design, the system bandwidth is used to enlarge and reduce distortion. System errors and a simple analysis, the improved method, via the experimental results show that the basic design to achieve the measurement requirements.
Key words:rogowski coil;pulse current;  coil parameter;  integral circuit


强脉冲电流检测系统的设计


目录
摘要    1
1 引言    3
2 典型强脉冲电流测量方法    3
2.1 分流器法    3
2.2 光学电流传感器法    3
2.3 霍尔效应传感器法    4
2.4罗氏线圈法    5
3 Rogowski线圈的分析与设计    5

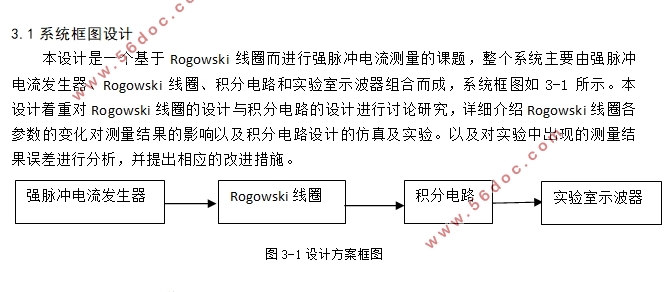

3.1 系统框图设计    5
3.2 Rogowski线圈的工作原理    5
3.3 Rogowski线圈的多种结构分析    6
3.3.1 矩形截面的Rogowski线圈    6
3.3.2 椭圆形截面的Rogowski线圈    7
3.3.3 圆形截面的Rogowski线圈    8
3.4 Rogowski线圈等效电路图分析    9
3.5 Rogowski线圈相关参数的仿真    10
3.5.1 关于互感的仿真    10
3.5.2 关于线圈内阻的仿真    11
3.6 Rogowski线圈动态特性的仿真    12
3.6.1 关于不同匝数的仿真    12
3.6.2 关于不同中心半径的仿真    14
3.6.3 关于不同高度的仿真    15
3.6.4关于横截面直径的仿真    16
3.7 Rogowski线圈的实物设计    17
4 积分电路的分析与设计    17
4.1 Rogowski线圈不同积分方式的分析    18
4.2 积分环节中遇到的问题及解决措施    18
4.3 积分电路的设计与仿真    19
5 测量分析及误差分析    20
5.1 示波器    20
5.2 测量分析    20
5.3 Rogowski线圈的偏心误差分析    21
5.4 Rogowski线圈的绕线误差分析    22
6 结束语    22
参考文献    23
致谢    24
