家庭智能防盗报警系统设计(任务书,开题报告,论文12000字)
摘要
本设计实现的系统功能是可以根据自己的需求来设置布防系统的布防状态，本系统有打开布防和关闭布防两种状态。当打开布防时，系统进入工作状态。当热释电传感器检测到有人时，会将信号传送给单片机，单片机经过加工处理，使得蜂鸣器报警，指示灯点亮，同时报警信号会通过蓝牙通信模块传送给手机APP上，即使用户外出也能实时了解家中的情况。当需要解除报警系统时，则可以选择关闭布防。
本系统采用STC89C52单片机作为整个控制系统的核心,HC-05无线蓝牙串口模块用来实现单片机和手机APP之间的数据通信，蜂鸣器和指示灯用来提示报警信息，还有一些基本的外围电路设计。不论是家里有人还是没人都能准确的将报警信息通知给用户。
本系统从硬件和软件两个方面来进行设计。硬件部分需要完成硬件的选型和电路板的焊接。软件部分通过对单片机程序的编写来控制单片机外围功能的实现，本系统采用分模块化设计，功能扩展比较方便。
关键字：STC89C52、APP、无线蓝牙通信、模块化
Design of Home Intelligent Anti-theft Alarm System
Abstract
The system function of this design is to set up defense state of the defense system according to its own needs. This system has opened the protection and close protection two states, when open the protection system into the working state, when the Pyroelectric sensor detects someone signal will be transmitted to the microcontroller, SCM processed, the buzzer alarm, light is lit. At the same time, the alarm signal will be transmitted to the mobile phone APP through the Bluetooth communication module, so that users can timely know the situation at home even when they are out. When it is necessary to remove the alarm system, then you can choose to close the defense.
This system uses STC89C52 single chip computer as the control core of the whole system, HC - 05 wireless Bluetooth serial portmodule board is used to realize the data communication between single-chip computer and cell phone APP, buzzer and indicator lights to indicate alarm information, there are some basic peripheral circuit design. No matter who is at home or no one can accurately notify the alarm information to the user.
This system is designed from two aspects of hardware and software.The hardware part needs to complete the selection of hardware and the welding of circuit board. The software part controls the realization of the peripheral function of the single chip computer by compiling the program of the single chip computer.This system adopts modular design,the extension of the function is more convenient.
Key words: STC89C52, APP, wireless Bluetooth communication, modularization

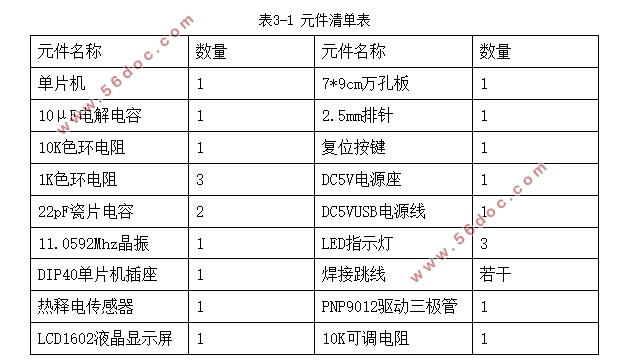

元件清单表
元件名称 数量 元件名称 数量
单片机 1 7*9cm万孔板 1
10μF电解电容 1 2.5mm排针 1
10K色环电阻 1 复位按键 1
1K色环电阻 3 DC5V电源座 1
22pF瓷片电容 2 DC5VUSB电源线 1
11.0592Mhz晶振 1 LED指示灯 3
DIP40单片机插座 1 焊接跳线 若干
热释电传感器 1 PNP9012驱动三极管 1
LCD1602液晶显示屏 1 10K可调电阻 1
目录
摘要 I
Abstract II
第一章绪论 1
1.1 家庭智能防盗报警系统概述 1
1.2 国内外发展状况 1
1.2.1 国内发展状况 1
1.2.2 国内发展状况 2
1.3 家庭智能防盗报警系统概述 2
1.4 设计任务和要求 3
第二章控制方案的设计 4
2.1 系统的总体设计思路 4
2.2 系统方案设计 4
第三章系统硬件的设计 7
3.1 系统硬件的选型 7
3.1.1传感器的选型 7
3.1.2 单片机的选型 9
3.1.3 蜂鸣器的选型 12
3.1.4 液晶显示屏的选型 13
3.1.5 蓝牙模块的选型 15
3.2 系统硬件电路的设计 15
3.2.1 前端信号模块的电路设计 16
3.2.2 电源模块的电路设计 16
3.2.3 控制模块的电路设计 17
3.2.4 外围功能模块的电路设计 18
3.2.5 蓝牙模块的电路设计 20
第四章系统软件的设计 21
4.1 单片机程序的设计 21
4.1.1 主程序的设计 21
4.1.2 LCD1602液晶显示程序设计 22
4.1.3 串口通信程序的设计 22
4.2 Andriod程序的设计 23
4.2.1 界面程序的设计 23
4.2.1 蓝牙通信程序的设计 25
第五章系统硬件焊接及软件调试 28
5.1 系统硬件的焊接 28
5.2 系统软件的调试 28
第六章总结与展望 31
参考文献 32
致谢 33
|
