盲人光电导盲系统研究与制作(任务书,开题报告,论文14000字)
摘 要
当今社会，盲人的数量在不断的上升，由于先天的缺陷，他们不能像我们一样生活。本论文设计了一种新型的盲人光电导盲系统，让盲人朋友能够享受到快速发展的光电技术的便利，方便他们更好的生活。
本系统通过 模块的超声波发射和接收来检测某一方向上一米之内是不是有障碍物，若在盲人一米之内有障碍物，那么蜂鸣器就会报警提示盲人。同时，采用了光信号采集与处理模块，用光敏电阻来检测环境光照度，当环境光照度低于设定值时，驱动继电器开启发光二极管来提醒路人对盲人进行避让。为了方便盲人在紧急情况下进行求救，本设计还增加了一个GSM求助模块，该模块配有一个独立的SIM卡，可以通过单片机的按键S1来实现一键电话报警。
本设计采用了 软件对系统程序进行了编写和调试，并且在第三章给出了每个程序所对应的流程图和主要程序语句。
关键词：单片机 超声波 GSM模块 光敏电阻 传感器
Research and Making of Blind Photonics System for Blind
Abstract
Nowadays , the number of blind people is rising , due to congenital defects , they cannot live like us . This paper designs a new blind guide system , so that the blind friends can enjoy the rapid development of the convenience of photoelectric technology to facilitate their better life .
This system use the module of ultrasonic transmission and reception to detect a direction is not an obstacle, if there is an obstacle within the blind one meter, then the buzzer will alert the blind. At the same time, Using the optical signal acquisition and processing module, with a photosensitive resistor to detect ambient light, when the ambient light is below the set value, the relay will open the light to remind the passers-by to avoid the blind. In order to facilitate the blind in emergency situations for help, The design also adds a GSM help module, the module is equipped with a separate SIM card, you can through the MCU S1 button to call someone.
This design uses the software to prepare and debug the system program, and in the third chapter gives each procedure corresponding to the flow chart and the main program statement.
Key Words: Microcontrollers; Ultrasonic; GSM; Photoresistance ; Sensor
目 录
摘 要 I
Abstract II
引 言 1
第一章 课题概述 2
1.1导盲系统的功能分析 2

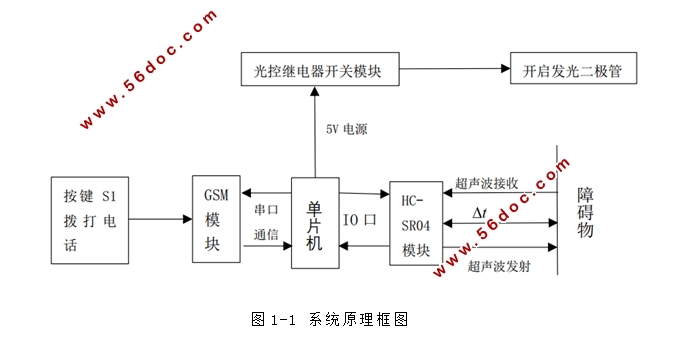

1.2系统的主要框图 2
1.3 导盲系统功能模块的划分 3
第二章 导盲系统的主要硬件介绍 4
2.1 超声波测距系统的研究 4
2.1.1 超声波 4
2.1.2超声波测距原理 5
2.1.3 超声波传感器 5
2.1.4 测距传感器的选择 6
2.1.5 模块的工作原理 6
2.2 光信号采集与处理模块 7
2.2.1光敏器件简介 7
2.2.2光敏电阻工作原理 8
2.2.3继电器 8
2.3 单片机处理系统 9
2.3.1单片机处理系统概述 9
2.3.2 STC89C52芯片简介 9
2.3.3 STC89C52单片机主要结构 10
2.3.4 毕业设计所采用的单片机最小开发板 11
2.4报警系统的研究 12
2.4.1蜂鸣器报警系统研究 12
2.4.2 GSM紧急求救模块的研究 12
第三章 系统软件与编程简介 14
3.1 C51语言编程概述 14
3.1.1 C语言编程基础 14
3.1.2 C51语言和C语言的异同 14
3.2 开发平台Keil软件简介 15
3.3本毕业设计模块化C语言程序 16
3.3.1超声波测距报警模块 16
3.3.2 GSM紧急求救模块 19
第四章 导盲系统的设计与功能实现 22
4.1 导盲系统的整体功能 22
4.1.1 超声波测距报警模块 23
4.1.2 光信号采集与处理系统 23
4.1.3 GSM紧急求救模块 24
4.2 系统调试和主要参数 24
4.2.1 超声波测距报警系统调试及误差分析 24
4.2.2 光信号采集与处理模块调试及误差分析 25
4.2.3 GSM紧急求助模块调试 25
4.2.4 盲人光电导盲系统整体测试 26
第五章 总结与展望 27
5.1 遇到的困难及其解决方法 27
5.2 总结与展望 28
参考文献 30
致 谢 32
|
