化工液的温度控制与检测(程序+电路图+Protel原理图+PCB图)精品☆

摘  要
为了提高对传感器的认识和了解，尤其是对温度传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本系统。本文利用单片机结合传感器技术而开发设计了这一温度监控系统。文中传感器理论单片机实际应用有机结合，详细地讲述了利用AD590作为传感器探测环境温度的过程，以及实现热电转换的原理过程。
本设计应用性比较强，设计系统作为化工液培养液温度监控系统，如果稍微改装可以做热水器温度调节系统、实验室温度监控系统等等。课题主要任务是完成化工液温度检测，利用单片机实现温度调节并通过计算机实施温度监控。设计后的系统具有操作方便，控制灵活等优点。

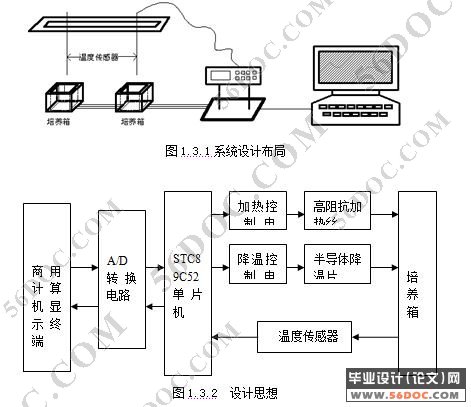

本设计系统包括温度传感器，A/D转换模块，输出控制模块，数据传输模块，温度显示模块和温度调节驱动电路六个部分。文中对每个部分功能、实现过程作了详细介绍。整个系统的核心是进行温度监控，完成了课题所有要求。

关键词：AD590温度传感器  ;STC89C52 ;半导体制冷片 ；串口 开环;闭环

ABSTRACT
This design application is stronger, the design system is a chemical engineering liquid to d evelop liquid temperature supervision system, if a little bit refitting can do water- heater temperature to regulate the system, laboratory temperature supervision system etc..The topic main task is to complete a chemical engineering liquid temperature examination, make use of list slice the machine carry out temperature to regulate and pass calculatorimplementation temperature supervision.The system after designing has to operate convenience and controls a vivid etc. advantage.
This design system includes temperature to spread a feeling machine, A/D conversion mold piece, output to control a mold piece, the data delivers a mold piece, the temperature shows that mold piece and temperature regulate to drive electric circuit six parts.In the text to each parts of functions, carried out process to make detailed introduction.The whole core of system is to carry on temperature supervision, completed all topic requests.

Keyword:The AD590 temperatureses spread a feeling machine;STC89 C52;The semi-conductor system is cold slice of;String

设计要求
由于本课题控制与检测的是化工液的温度，要考虑到化工液的特殊性，化学制剂的成分以及反应会和温度的高低有着很大的关系，控制化工液不发生反应、变质，因此严格的控制培养液的温度是个重要的环节。
（1）化学工业培养液的温度要保证在适于化学制剂酸碱不发生变质的温度内，这主要在控制程序设计中考虑。温度控制范围为15° ～25°，升温、降温阶段的温度控制精度要求为0.5度，保温阶段温度控制精度为 0.5度 。
（2）微机自动调节  正常情况下，系统投入自动。
（3）模拟手动操作  当系统发生异常，投入手动操作
（4）微机监控功能  显示当前被控量的设定值、实际值，控制量的输出。
化学工业的培养液主要用于化学制剂的分离，而温度是影响化学制剂酸碱成分的重要因素。本系统要求长时间监视培养液的温度，并对当前的温度进行控制。本控制对象为化学制剂培养液，采用单片机进行温度控制。

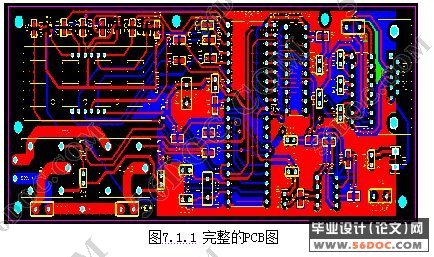

硬件电路板的制作
本设计中需要有2个继电器控制外围温度调节系统，2个LED用来提示串口数据指示，还有一个STC89C52单片机，一个Max232电平转换器，一个有源晶体振荡器及其外围电阻电容等。在确定电路的正确性，可行性之后，开始使用Protel对它进行布图。

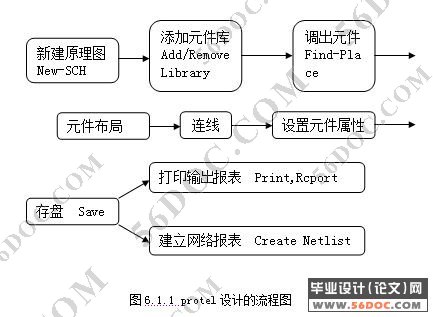

Protel是一个很好用的电子制作工具，它还可以进行仿真。在画原理图的过程中，原理图中的元件库中可能找不到自己要找的元件，如STC89C52等，所以要自己画元件。在画原理图后，选择将元件自动编号，然后根据需要更改部分元件的编号。在定好元件编号后，使用TOOLS中的ERC进行检查，它会提示是否有编号相同的元件等错误。在ERC检查无误后，便可以开始封装了。同样，部分元件的封装在PCB库中找不到或者是有出入，如按键开关，2位拨码开关在PCB库中找不到，所以需要自己根据元件的实际大小和相应的原理图中引脚编号，做出正确的封装。


目    录 22000字
第1章 绪论    1
第1.1节 概述    1
第1.2节 设计要求    2
第2章 系统的硬件配置    5
第2.1节 单片机和系统总线    5
2.2.1传感器的选型    6
2.2.2核心处理单元STC89C52单片机    14
2.2.3 继电器    17
2.2.4半导体降温片及电阻加热丝    18
2.2.5电加热板    22
2.2.6 培养箱的设计    23
第3章 系统电路    25

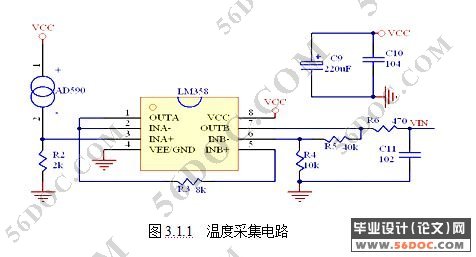

第3.1节  温度采集电路    25
第3.2节  升温降温电路    26
第3.3节  RS-232-C接口电路    27
第3.4节 七段码LED温度显示电路    29
第4章 温度控制系统的组成框图    31
第5章 温度控制系统软件设计    33

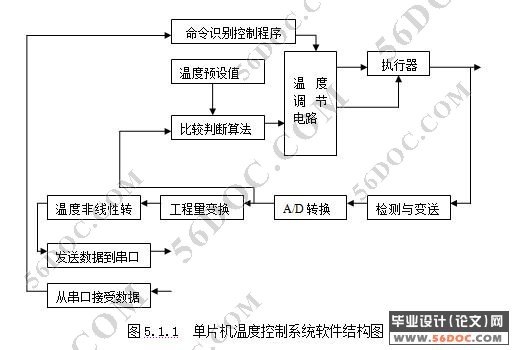

第5.1节 软件设计结构图    33
第5.2节 单片机控制流程图    35
   第5.3节 PC上位机    36
第6章 Protel99设计原理图    38
第7章  硬件电路板的制作    42
参考文献    44
外文文献    45
中文翻译    54
附录    59

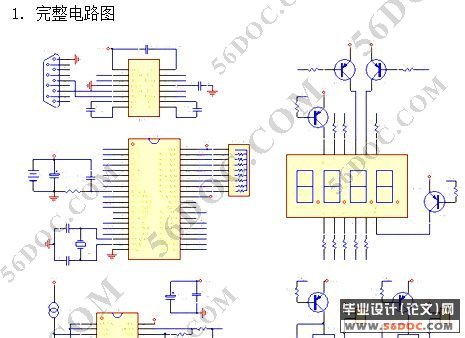

1. 完整电路图    59

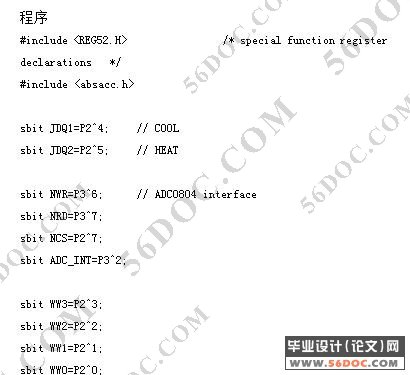

2. 程序    59

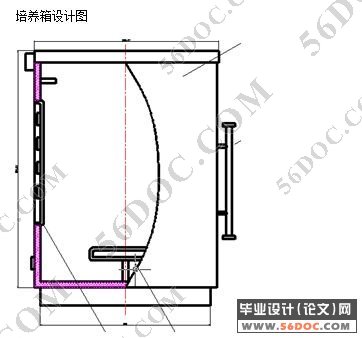

3. 培养箱设计图    69
致  谢    70
