摘 要
为防止汽车被盗，防盗报警器的使用已非常普遍。根据人的生理特点，人们对声光喇叭报警最为敏感，所以在实际应用中出现较多。然而汽车被盗事件不断增多，汽车防盗己成为当今社会急需要解决的问题。因此想提高报警的效果，必须有一定的电子设计辅助电路。针对过去设计电子报警器都用单片机来实现，功能性单一且报警效果不佳的缺点，本文基于在成熟的GSM网络平台，设计了一套实用性强的防盗系统。该系统包括传感器、微处理器、GSM模块、GSM网络、用户手机等。当防盗模式启动后，系统中的传感器便处于工作状态。一旦检测到相应的干扰信号，防盗报警系统便被触发，微处理器控制系统进行综合判断后，通过网络将短消息发送至用户手机，告知车辆正遭到外部入侵。
本文对汽车远程控制防盗报警系统进行了方案设计，然后论述了以89C51微控制器为核心地硬件系统设计和软件设计。硬件电路设计包括GSM芯片外围单元、单片机控制系统电路、传感器的选型等等。软件设计包括整体流程，若干子程序模块。
关键词：防盗报警； GSM； 传感器； 短消息；
ABSTRACT
To prevent the theft of automobile, the use of anti-theft alarm system has been very common. According to the physiological characteristics of people, the loudspeaker alarm sound and light are the most sensitive to them, so in practical application they also appear the largest. However the theft of automobile the event to increase unceasingly, the automobile security has become the society to urgently need the solution now the question. To achieve the effect of sound and light alarm, there must be a certain electronic circuit design support. Design for the past use of electronic alarm system to achieve SCM, a single functional alarm and the shortcomings of poor results, This article is based on mature GSM network platform, design a practical anti-theft system. This system includes sensors, the microprocessor, the GSM module, the GSM network, the user handset peacefully and so on. After the security pattern start, in the system sensor examination module then is at the active status. Once examines the corresponding unwanted signal, the security alarm system is then triggered, after the microprocessor control system carries on the synthetic judgment, through the GSM network the short news transmission to the user handset, informs the vehicles to encounter exterior invasion.
The article has carried on the project design to the automobile long-distance control security alarm system. Then it has discussed the hardware and software system designs that use 89C51 microcontroller as the center. The design of hardware circuit includes the peripheral unit of GSM chip, the monolithic integrated circuit control system electric circuit, the sensor shaping and so on. Software design including system software overall flow, several subprogram modules.
Keywords: Guard against theft and alarm; GSM; sensor; Short Message,
研究内容和方法
第一部分是绪论部分。论述本课题的提出背景和研究意义。而后论述了国内外报警器设计的研究现状和发展趋势，并提出了与国外的差距，从而详细论述了防盗报警器的发展趋势。
第二部分主要论述了总体的设计思路和框架，并说明了其工作过程和原理。

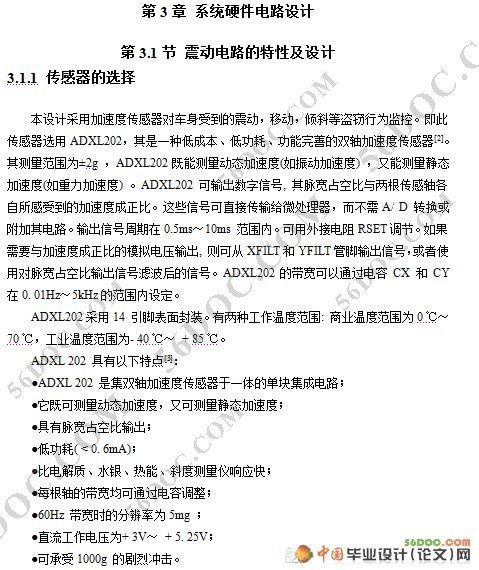

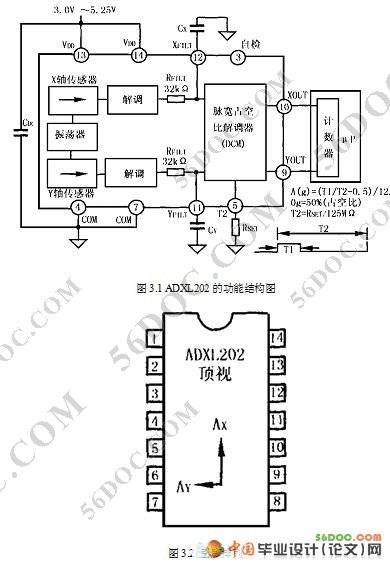

第三部分主要论述了系统的硬件设计包括各种报警器电路设计的原理，通信模块，单片机及外围电路的选择。这些报警器主要包括加速度传感器、多普勒传感器和霍尔传感器。本章的核心是报警器电路的设计，同时这也是本课题的核心。

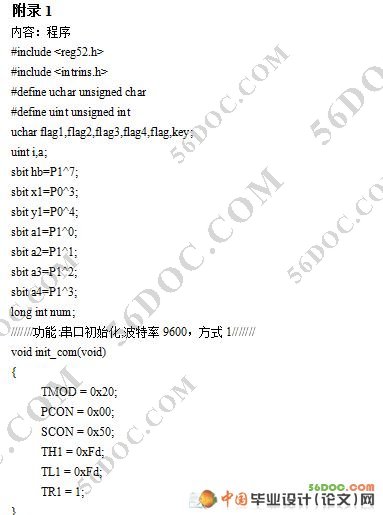

第四部分主要是系统软件的设计。
第五部分主要论述了系统的抗干扰技术，分别说明了硬件的抗干扰的措施和软件的抗干扰的措施。
第六部分是对课题的总结和对未来的展望。总结本文的研究内容，并给出文章的不足之处和以后需再研究的内容。
根据本课题拟实现的功能和所要研究的内容，应采取以下研究步骤来实现系统整体功能分析与可行性研究、划分功能模块、各功能模块的电路原理设计、元器件芯片选择与特性测试、各功能模块的软件调试、各功能模块的整体调试、系统整体电路调试、系统整体软件调试、最后进行联机调试。抗干扰设计应贯穿于整个设计过程之中。另外，在满足各项性能指标的前提下，不仅要考虑到系统的易用性，还要努力降低成本，使其经济实用，在保证灵敏度的情况下，尽量降低误报率，确保在同类产品中的竞争地位。
系统的总体设计思路和构成

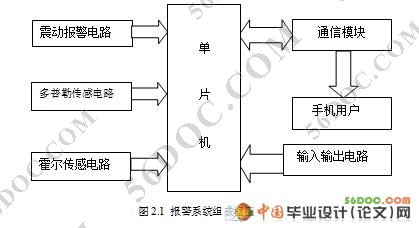

本文分析了现有汽车的安防报警系统中存在的不足，设计了一种操作方便、运行可靠的智能型防盗报警系统。它不仅可以发出报警信号吓走盗车者，而且可以利用手机给车主短信息报警通知。当汽车的设定为布防状态下，一旦有人入侵想盗车，则与之相应的震动报警和霍尔报警电路则发出报警信号并立即向主人发出报警信号。
报警电路概述
防盗报警系统是一种利用电子器件和线路构成的设备系统，用以监控非法闯入者，并当原监控场发生变化时，能准确并及时的产生特定信号的装置。具体地说，防盗报警系统利用各种功能的传感器对车的周边、空间、环境以及人进行整体防卫的系统，它通常是由报警主机、探测端和信号传输三部分构成；探测端负责对防范区域的监控，并随时把探测到的信号传送给主机；主机是系统的核心，负责对系统的控制，根据接收到的报警信号或用户指令信号作出相应的报警反应等。
报警器原理
防盗报警系统通常由:探测器（又称报警器）、传输通道和报警控制器三部分构成。
报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不同用途、达到不同探测目的的报警探测装置。
