简单实用电子调压器的设计(论文)

来源:56doc.com  资料编号:5D4214 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D4214
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

摘要:用晶闸管和几只电阻电容元件,可以装成一个简单的实用电子调压器。这只调压器的用途很广,在家庭中可对白炽灯连续调光,对电风扇无级调速,对电烫斗、电炉子、热得快、电褥子等电热器具无触点调温,既能实现合理用电,又能扩展家用电器的功能,延长其使用寿命。
关键词:电子  调压器

引言
在工业生产中许多电气设备对电源都有调压的要求,以满足节能或过程参数控制的需要。例如,电阻炉的温度控制,风机、泵类的转速控制等,都可以通过对电源输出电压的控制来实现。目前,交流电源调压可归为两类:开关性调压器和线性调压器。线性调压器是通过自耦变压器、电阻箱或电抗器等方法实现调压的。而开关性调压器是通过对电力功率元件的开关控制实现调压的,功耗低、体积小、重量轻、易于实现数字化、微机控制化。开关性调压器的技术优势明显,使得开关性调压器,特别是全数字化微机控制交流调压器越来越得到广泛的应用。
开关性交流调压器又可分为两种调压方式:调功调压和调相调压。调功调压是通过微机输出一个数字控制信号,经D/A转换器转换成模拟信号后控制PWM驱动器,利用PWM信号作为功率开关元件的开关控制,当微机输出信号在00H—FFH之间变化时,PWM输出波形占空比在0%~100%之间变化。改变控制信号的占空比,就可调整负载上的电压。调相调压是通过对交流电源的同步检测,利用单片机片内定时器来控制功率开关元件的导通时间。改变定时器的计数初值,就可调整负载上的电压。

简单实用电子调压器的设计(论文)
简单实用电子调压器的设计(论文)
简单实用电子调压器的设计(论文)


毕业设计说明书目录   16000字
1 引言……………………………………………………………………………………1
2 方案论证………………………………………………………………………………1
2.1方案一:………………………………………………………………………1
2.2方案二:……………………………………………………………………2
3 各电路设计和论证……………………………………………………………………
3.1电路设计和论证……………………………………………………………
3.1.1 方案一……………………………………………………………………3
3.1.2 方案二 …………………………………………………………………4
4.系统的调试…………………………………………………………………………17
5. 附录…………………………………………………………………………………21
6.参考文献……………………………………………………………………………23

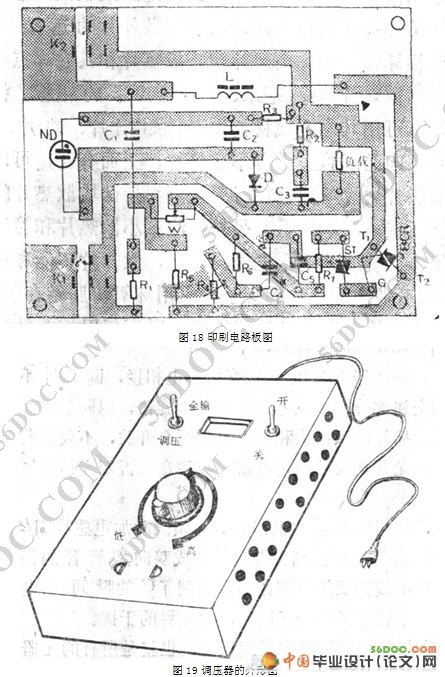

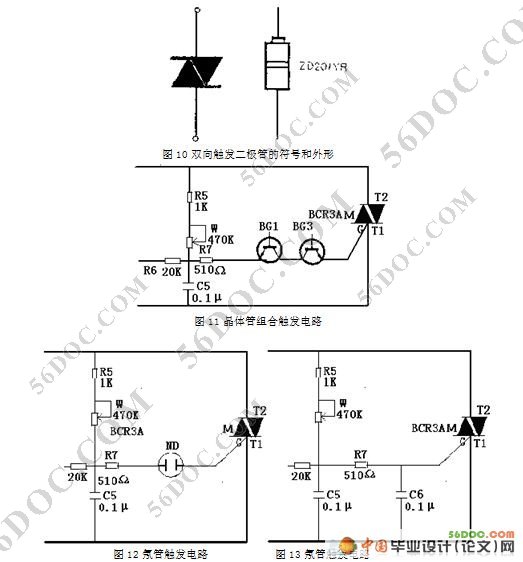

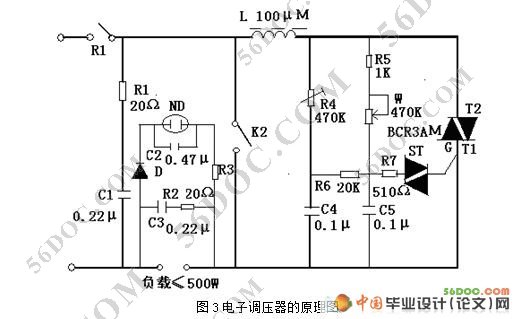

元器件一览表
序号    名称    符号    规格    数量
1    电阻    R1    20Ω    1
2    电阻    R2    20Ω    1
3    电阻    R3    20Ω    1
4    电位器    R4    470Ω    1
5    电阻    R5    1K    1
6    电阻    R6    20Ω    1
7    电阻    R7    510Ω    1
8    电容    C1    0.22μ    1
9    电容    C2    0.47μ    1
10    电容    C3    0.22μ    1
11    电容    C4    0.1μ    1
12    电容    C5    0.1μ    1
13    二极管    D    1N4001    1
14    双向触发二极管    ST        1
15    双向晶闸管    BCR3AM    3A 500V    1
16    氖管    ND        1
17    电感    L    1000μM    1
18    可变电阻    W    470K    1
