电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)

来源:56doc.com  资料编号:5D6058 资料等级:★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A5D6058
资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用. 帮助
资料介绍

电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)(9000字)
摘  要
目前,测量电路参数R,L,C的仪表种类多种多样,其方法也不尽相同。这些方法都有其实用性,但是随着工程技术要求的提高,它们的弊端也越来越明显。电容的测量方法较多,如电桥法、阻抗法等。电桥法精度高,但电路复杂且测量时还需要调节电桥平衡,不利于实现全自动的智能化控制,阻抗法需要低失真的正弦波和高精度的A/D,而且计算较为复杂。电阻的测量方法有电流法、分压法等,这些方法的精度变化大。若要较高的精度,必需较大的量程,且电路复杂。同样,在测量电感时电桥法和相位法也不宜采用。数字RLC测量仪的数字化程度并不高,其参量分离是靠同步检波器实现的。随着单片机技术的发展,单片机在智能化测量仪表中的应用越来越广泛。本文所设计的RLC测量仪利用单片机的软件来代替硬件功能,可以实现仪表测量的自动化,并能进行数据的分析和处理,以达到仪表的高可靠性、高精度和多功能。
关键词:RLC参数,多谐振荡电路,单片机,555芯片


电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)
电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)
电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)
电阻,电容和电感参数测试仪的设计(附程序清单,元器件清单,PCB图)


目     录
第1章 方案论证    1

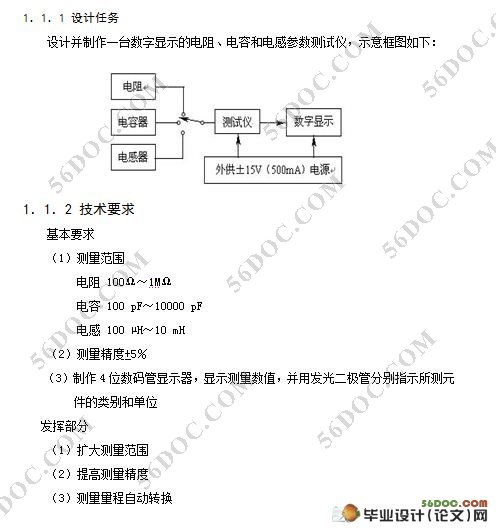

1.1设计要求    1
1.2方案比较    3
1.3方案论证    5
第2章 系统原理    5
2.1系统原理    5
2.2系统工作原理    5
第3章 主要器件介绍    6
3.1 单片机AT89S51    6
3.2 555芯片     10
第4章 单元电路设计    11
4.1 时钟电路设计    11
4.2 复位电路设计    12

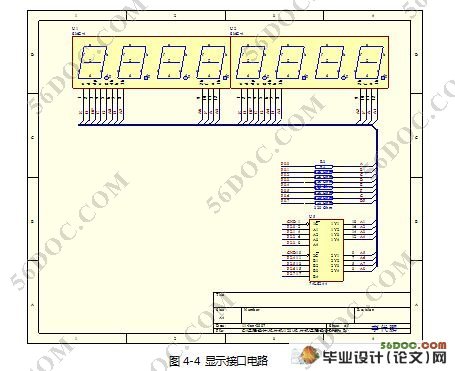

4.3 显示接口电路设计    12
4.4 键盘接口电路的设计    15
4.5测量电阻的电路模块    16
4.6 测 的RC振荡电路    18
4.7测 的电容三点式振荡电路    18
第5章 软件设计    20
   5.1  流程图    20

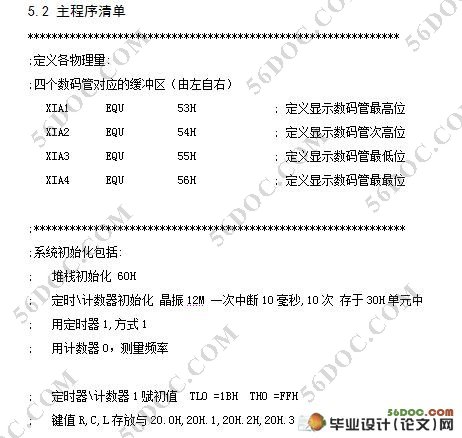

   5.2  程序清单    29
设计体会    34
参考文献    35
致谢    36
附录1 元器件总清单

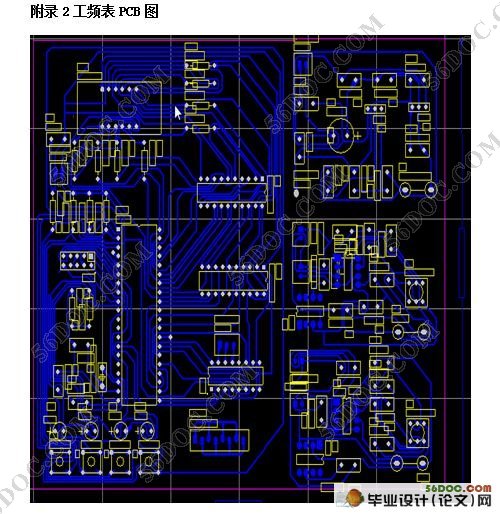

附录2系统PCB图
